Klippon® Connect TTB sorkapocs konfigurációk

Klippon® Connect TTB sorkapocs konfigurációk

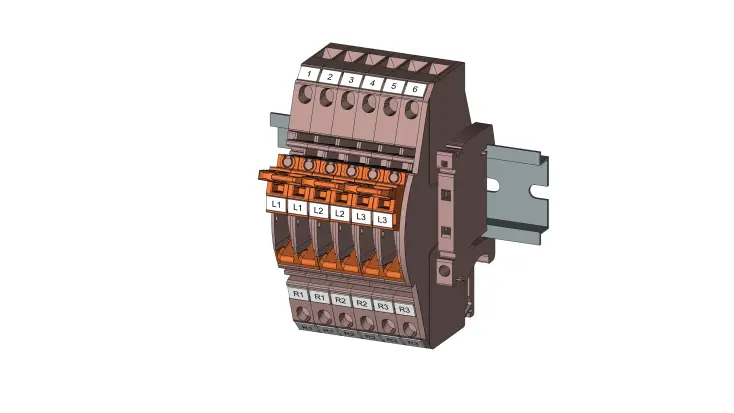

3 fázisú árammérőkör váltó sorkapocsblokk

Leírás:

Leírás:

Leírás:

  • AEB 35 SCL/1 V0 2 db Végbak
  • DEK 5/7.5 MC NE WS 12 db Sorkapocs jelölő
  • EP TTB 6 1 db Véglap
  • LL TTB 6/2 CM 3 db Összekötő kar
  • SCCB TTB 6/2 3 db Rövidzár-híd az áramméréshez
  • WTTB 6 6 db Mérőköri váltó sorkapocs

Letöltés

Árammérőkör váltó sorkapocsblokk összehasonlító mérés lehetőséggel

Leírás:

Leírás:

Leírás:

  • AEB 35 SCL/1 V0 2 db Végbak
  • DEK 5/7.5 MC NE WS 12 db Sorkapocs jelölő
  • EP TTB 6 1 db Véglap
  • LL TTB 6/2 CM GN 1db Összekötő kar - zöld
  • LL TTB 6/2 CM RD 1 db Összekötő kar - piros
  • LL TTB 6/2 CM YL 1 db Összekötő kar -sárga
  • SCCB TTB 6/2 3 db Rövidzár-híd az áramméréshez
  • SL TTB 6 3 db Kapcsolózár
  • TS TTB 6 GN 2 db Mérőhüvely - zöld
  • TS TTB 6 RD 2 db Mérőhüvely - piros
  • TS TTB 6 YL 2 db Mérőhüvely - sárga
  • WTTB 6 6 db Mérőköri váltó sorkapocs

Letöltés

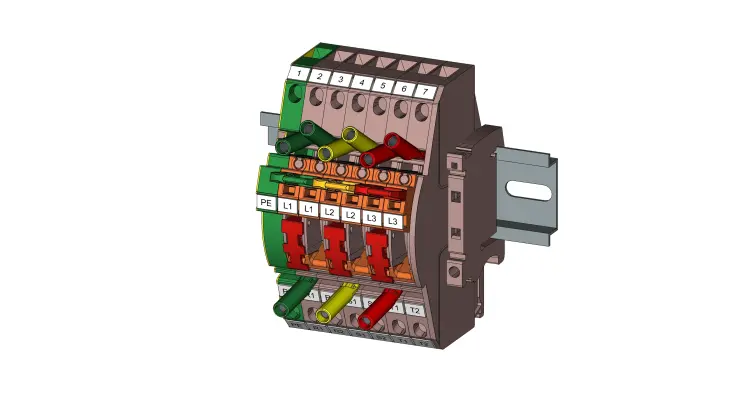

Árammérőkör váltó sorkapocsblokk összehasonlító mérés lehetőségével és földelő kapoccsal

Leírás

Leírás

Leírás

  • AEB 35 SCL/1 V0 2 db Végbak
  • DEK 5/7.5 MC NE WS 14 db Sorkapocs jelölő
  • EP TTB 6 1 db Véglap
  • LL TTB 6/2 CM GN 1 db Összekötő kar - zöld
  • LL TTB 6/2 CM RD 1 db Összekötő kar - piros
  • LL TTB 6/2 CM YL 1 db Összekötő kar - sárga
  • SCCB TTB 6/2 3 db Rövidzár-híd az áramméréshez
  • SL TTB 6 3 db Kapcsolózár
  • TS TTB 6 GN 2 db Mérőhüvely - zöld
  • TS TTB 6 RD 2 db Mérőhüvely - piros
  • TS TTB 6 YL 2 db Mérőhüvely - sárga
  • WTTB 6 6 db Mérőköri váltó sorkapocs
  • WTTB 6 PE 1 db Mérőköri földelő sorkapocs

Letöltés

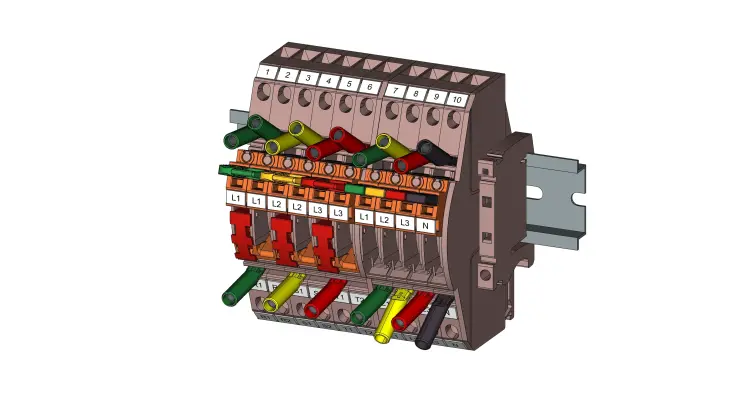

Teljes mérőkör az összehasonlító mérés lehetőségével (feszültség és áram mérés)

Leírás:

Leírás:

Leírás:

  • AEB 35 SCL/1 V0 2 db Végbak
  • DEK 5/7.5 MC NE WS 20 db Sorkapocs jelölő
  • EP TTB 6 2 db Véglap
  • LL TTB 6/1 BK 1 db Kar - fekete
  • LL TTB 6/1 GN 1 db Kar - zöld
  • LL TTB 6/1 RD 1 db Kar - piros
  • LL TTB 6/1 YE 1 db Kar - sárga
  • LL TTB 6/2 CM GN 1 db Összekötő kar - zöld
  • LL TTB 6/2 CM RD 1 db Összekötő kar - piros
  • LL TTB 6/2 CM YL 1 db Összekötő kar - sárga
  • SCCB TTB 6/2 3 db Rövidzár-híd az áramméréshez
  • SL TTB 6 3 db Kapcsolózár
  • TS TTB 6 BK 2 db Mérőhüvely - fekete
  • TS TTB 6 GN 4 db Mérőhüvely - zöld
  • TS TTB 6 RD 4 db Mérőhüvely - piros
  • TS TTB 6 YL 4 db Mérőhüvely - sárga
  • WTTB 6 10 db Mérőköri váltó sorkapocs

Letöltés

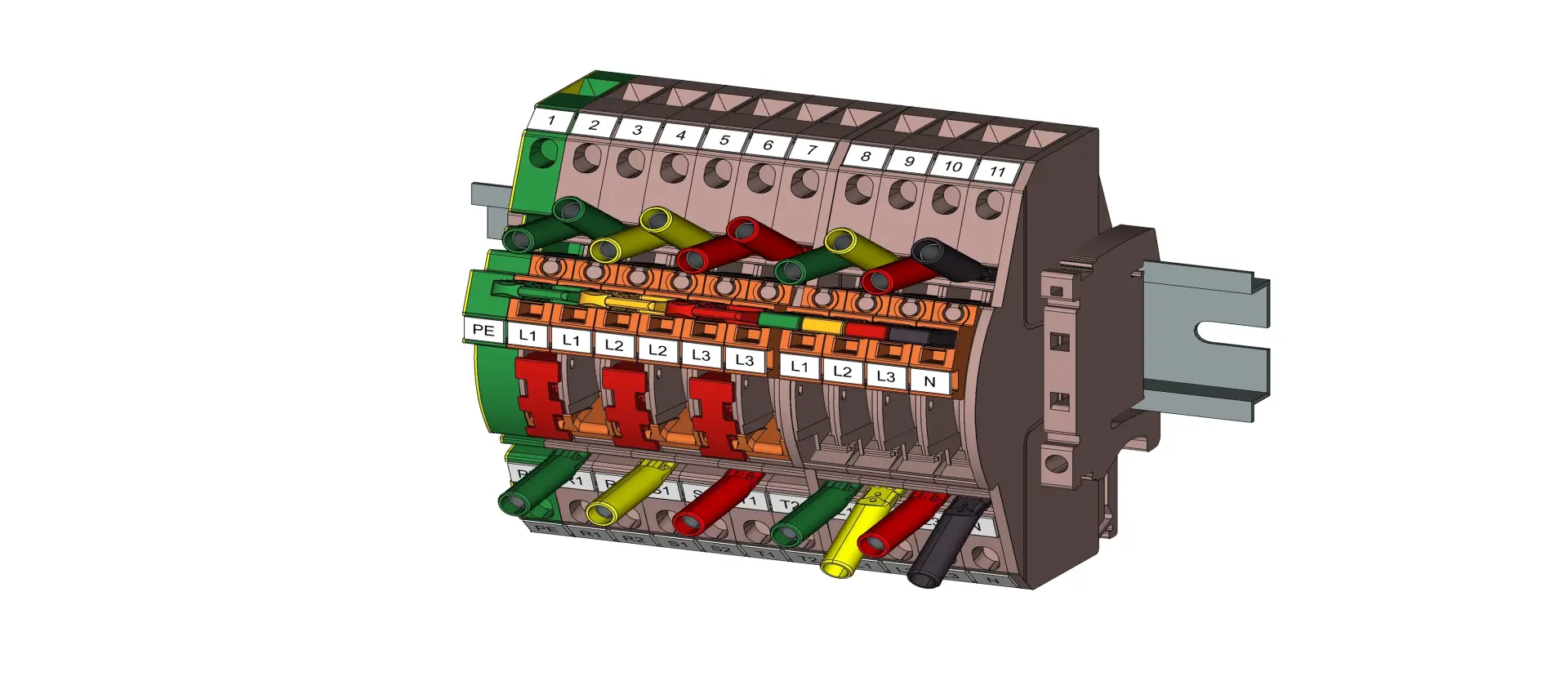

Teljes mérőkör az összehasonlító mérés lehetőségével és földelő kapoccsal (feszültség és áram mérés)

Leírás:

Leírás:

Leírás:

  • AEB 35 SCL/1 V0 2 db Végbak
  • DEK 5/7.5 MC NE WS 22 db Sorkapocs jelölő
  • EP TTB 6 2 db Véglap
  • LL TTB 6/1 BK 1 db Kar - fekete
  • LL TTB 6/1 GN 1 db Kar - zöld
  • LL TTB 6/1 RD 1 db Kar - piros
  • LL TTB 6/1 YE 1 db Kar - sárga
  • LL TTB 6/2 CM GN 1 db Összekötő kar - zöld
  • LL TTB 6/2 CM RD 1 db Összekötő kar - piros
  • LL TTB 6/2 CM YL 1 db Összekötő kar - sárga
  • SCCB TTB 6/2 3 db Rövidzár-híd az áramméréshez
  • SL TTB 6 3 db Kapcsolózár
  • TS TTB 6 BK 2 db Mérőhüvely - fekete
  • TS TTB 6 GN 4 db Mérőhüvely - zöld
  • TS TTB 6 RD 4 db Mérőhüvely - piros
  • TS TTB 6 YL 4 db Mérőhüvely - sárga
  • WTTB 6 10 db Mérőköri váltó sorkapocs
  • WTTB 6 PE 1 db Mérőköri földelő sorkapocs

Letöltés
