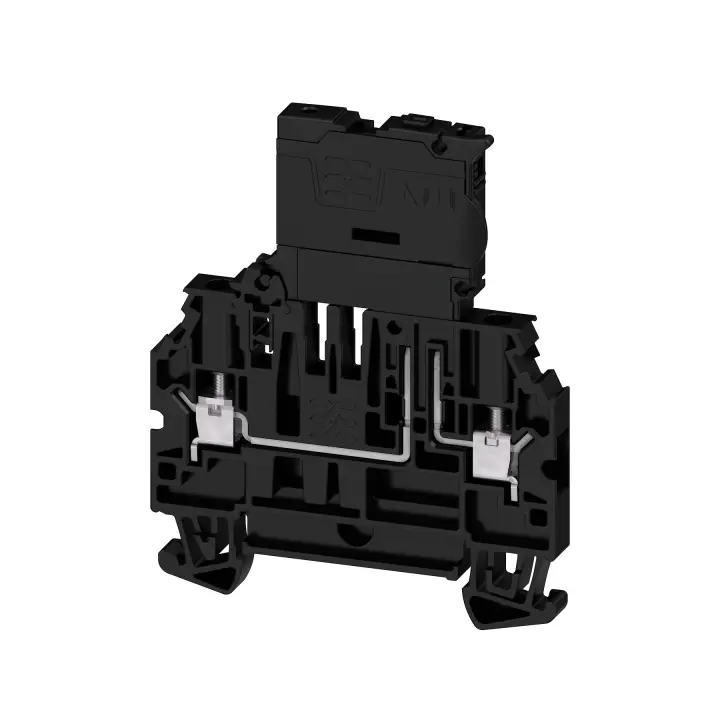

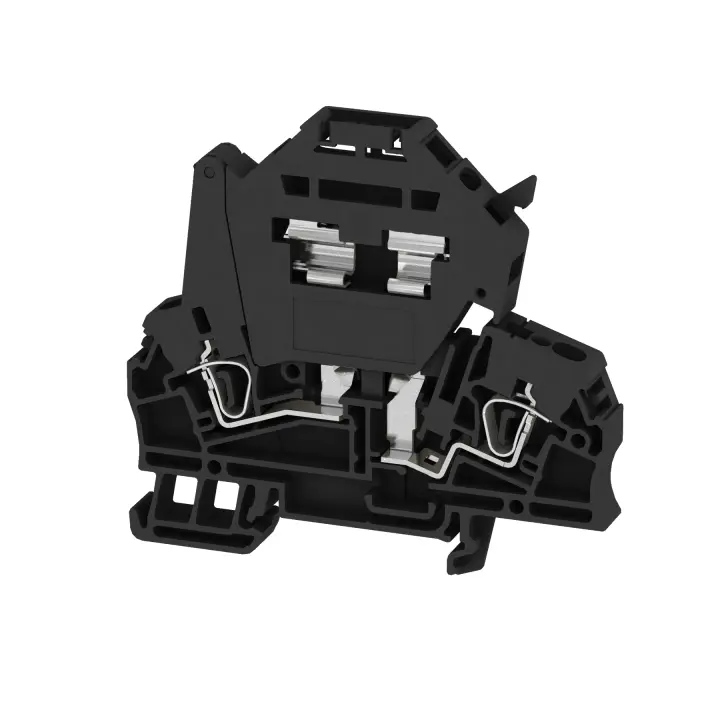

A kapcsolószekrényben vagy elektromos kapcsolóberendezésben egyes alkalmazásoknál előnyös, ha külön biztosítékkal védett az átmenő csatlakozás. A biztosítéktartóval ellátott, DIN tartósínhez való biztosítékos sorkapcsok egy sorkapocs talpból és a váltóáramú és egyenáramú biztosítékok különböző biztosítékbetétjeihez használt biztosítékbetét-tartóból állnak.
A biztosítékok lehetnek zsanéros biztosítéktartók, dugaszolható biztosítéktartók, lapos dugaszolható biztosítékokhoz való csavarozható lezárások autók esetében, valamint autó mini biztosítékok LED állapotjelzővel és anélkül. Az alkalmazott biztosíték korlátozza a biztosítékos sorkapocs névleges adatait (névleges áram és névleges feszültség) vagy alacsony kóboráramát (LLC).
Az érzékelők és a működtetők biztonságosan és gyorsan vezetékezhetők egy csettintésnyi idő alatt. A kompakt Klippon® Connect biztosíték és leválasztó sorkapocsblokkok most már az innovatív SNAP-IN csatlakozástechnikával is elérhetők. A sorkapocsblokkok speciális jellemzője a keresztösszekötési opciók széles köre, amelyek a különálló vagy biztonsági terület előtt és mögött helyezkednek el. Maximális rugalmasságot kínálnak potenciálok vagy jelek könnyű és megbízható többszörösítéséhez – tökéletesen igazodnak a növekvő igényekhez és a jelek sokféleségéhez a korszerű kapcsolószekrény-gyártásban.

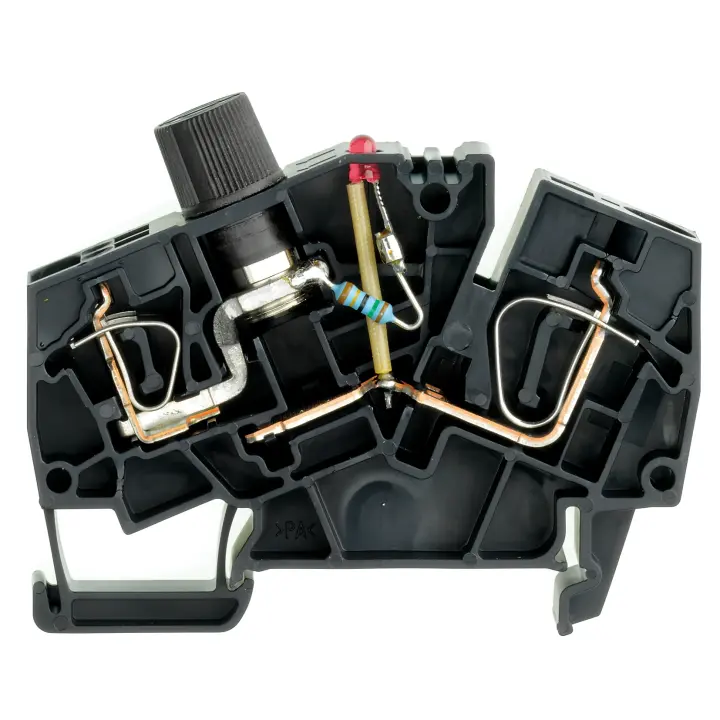

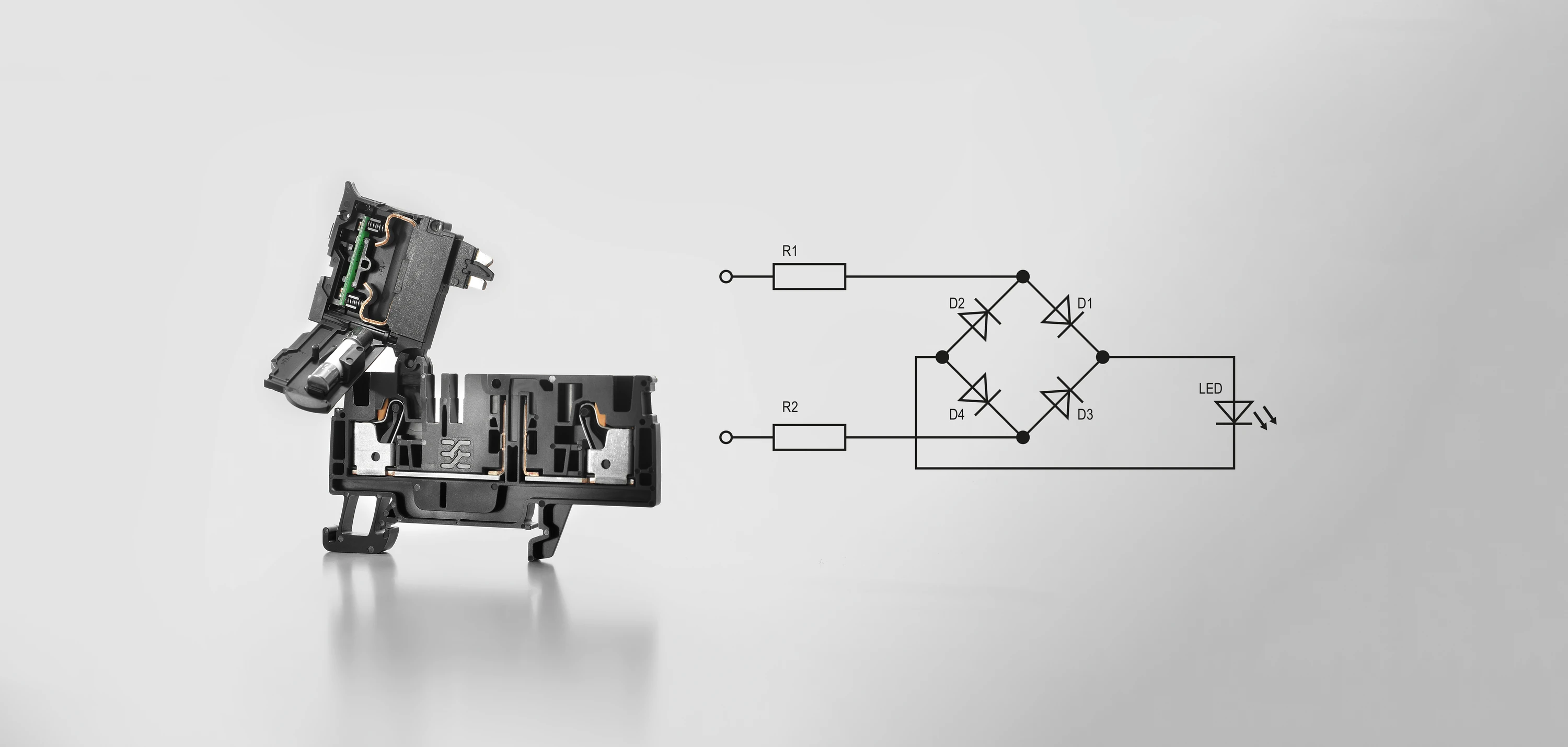

A biztosítékos sorkapcsok LED-áramkörei (kiolvadt biztosíték jelzése - BFI) párhuzamosan csatlakoznak a biztosítékkal, így az áram csak akkor folyik át a jelzőn, amikor a biztosíték kiolvad. A Weidmüller BFI áramköreiben a következő áram folyik minimális, 500 μA-nál kisebb kóborárammal (alacsony kóboráram - LLC), ami nem elég ahhoz, hogy biztonsági veszélyt jelentsen, vagy tévesen működtesse a PLC-k vagy DCS-ek digitális bemeneteit.

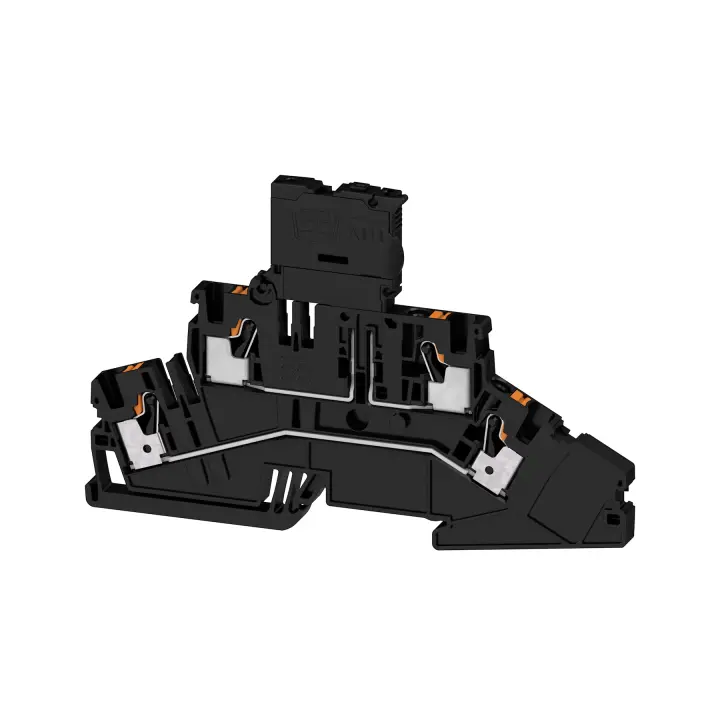

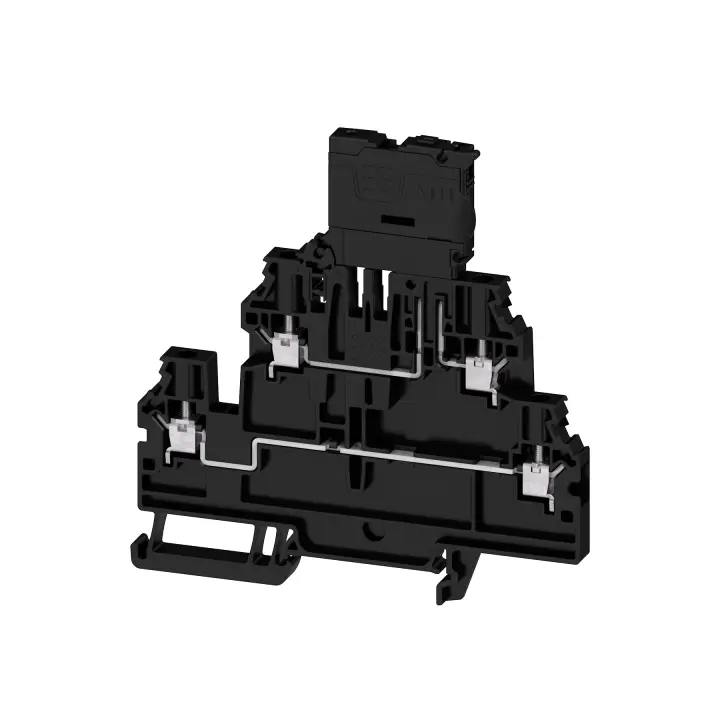

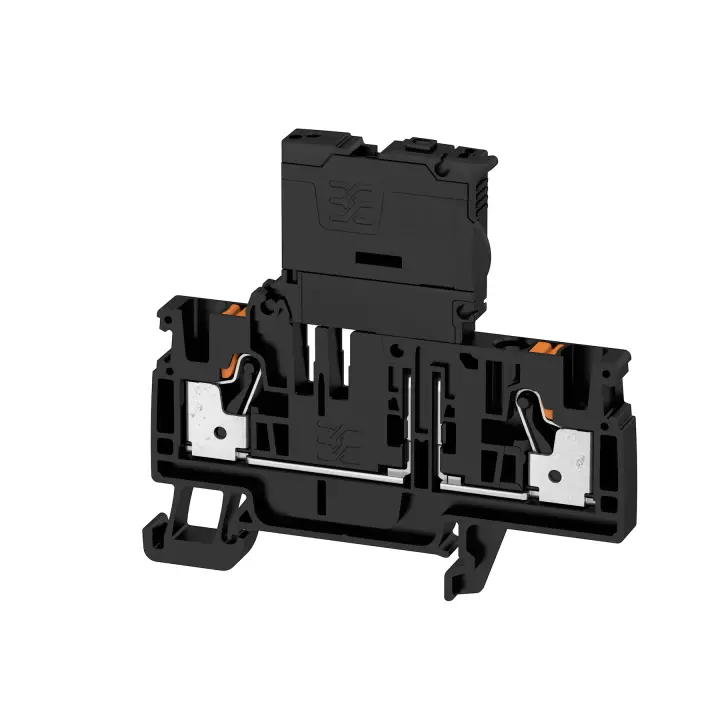

A húzókengyeles W-sorozatú sorkapcsok, a húzórugós csatlakozású Z-sorozatú sorkapcsok és a PUSH-IN csatlakozójú A-sorozatú sorkapcsok BFI (kiolvadt biztosíték jelzése) áramkörrel és LLC-vel (0,5 mA-nál kisebb alacsony kóboráram) rendelkező integrált biztosítéktartóval vannak ellátva. A biztosítékos sorkapocs és a pontos kóboráram vagy alacsony kóboráram névleges adatait a biztosíték vagy a biztosítékos sorkapocs feszültségváltozata korlátozza.

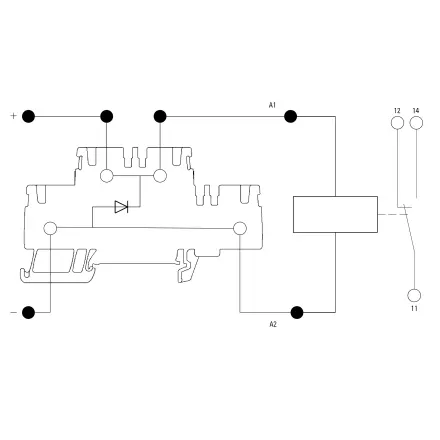

Az integrált blokkoló dióda védi az alkatrészeket a fordított áram vagy ellenállás ellen. A feszültségcsúcsok vagy a túlfeszültség így hatékonyan ellensúlyozható.

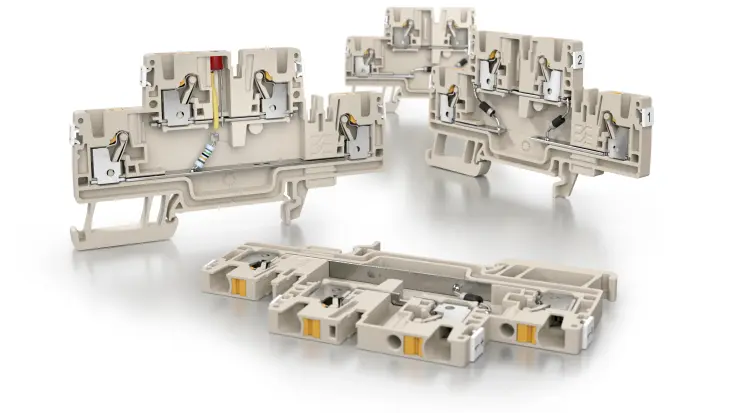

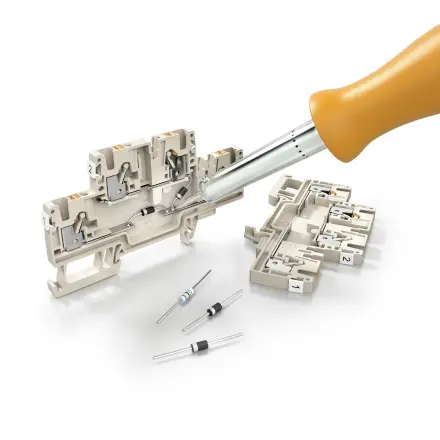

Az elektronikus alkatrészek beépíthetők az alap moduláris sorkapcs különféle verzióiba az adott alkalmazásnak megfelelően. Számos, könnyen hozzáférhető érintkezőpont lehetővé teszi az alkatrészek forrasztását.

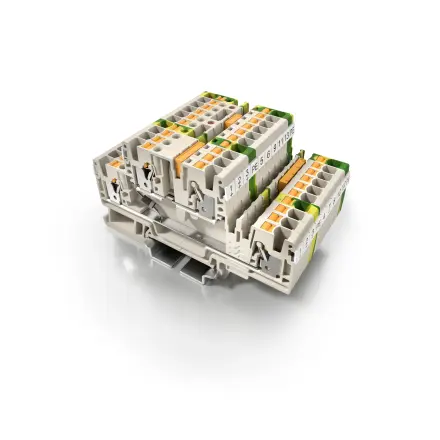

Az A2T 2.5 EM kialakításának ugyanaz a kontúrja, mint az A-sorozat standard kétszintű sorkapcsainak. Tartozékok, mint például a zárólemez is adaptálható, és a potenciál a keresztösszekötő csatorna segítségével többszörözhető.

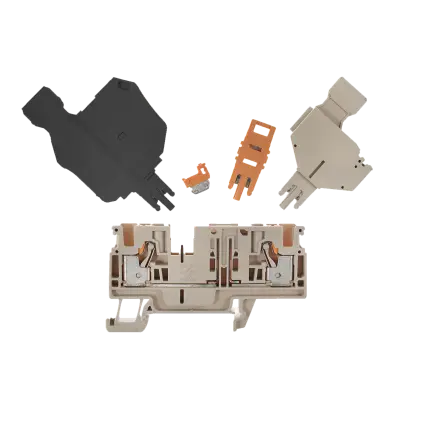

A többfunkciós lekapcsolási területek lehetővé teszik biztosítéktartók (SIHA) vagy komponens dugó (BEST) behelyezését. Ez lehetővé teszi mérő-bontó sorkapcsok biztosítékos sorkapcsokká vagy elektronikus komponenseket tartalmazó sorkapcsokká alakítását.

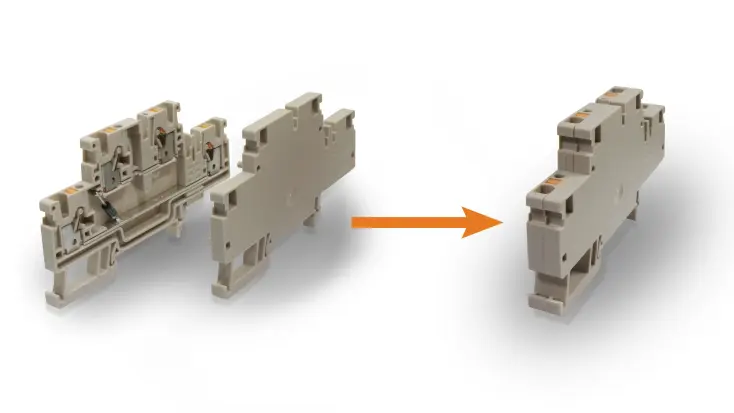

A távtartó lemez innovatív kialakítással rendelkezik, a sorkapoccsal azonos formában, amely megfelel az ügyfél saját hegesztési komponensei által igényelt helynek, de hozzájárul a hőleadáshoz, így növelve a rendelkezésre álló áramot. A távtartó lemez középen leválasztható szerkezettel is elérhető, lehetővé téve a hely bővítését a nagyobb komponensek beszerelésekor. Még ha keresztösszekötőre kell is váltani, akkor is lehetséges a szabad felszerelés.

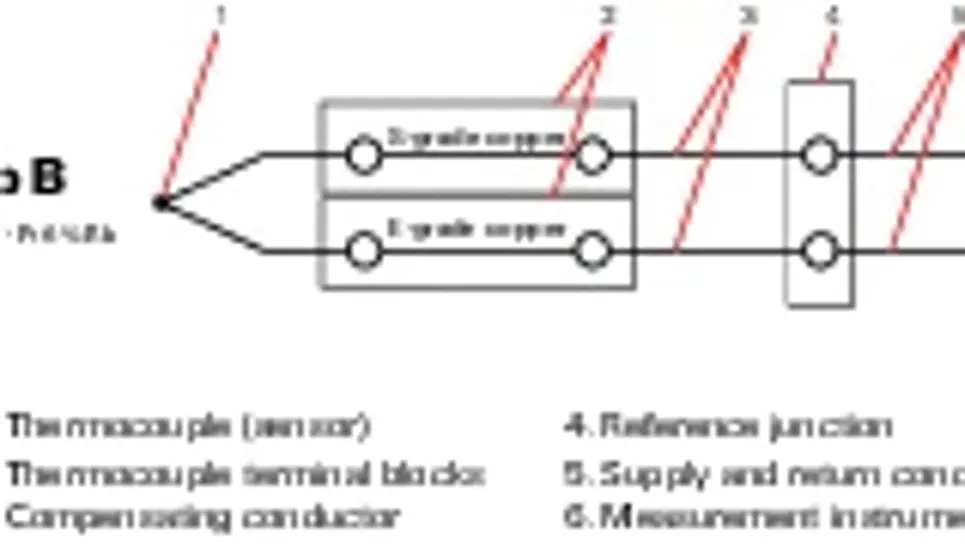

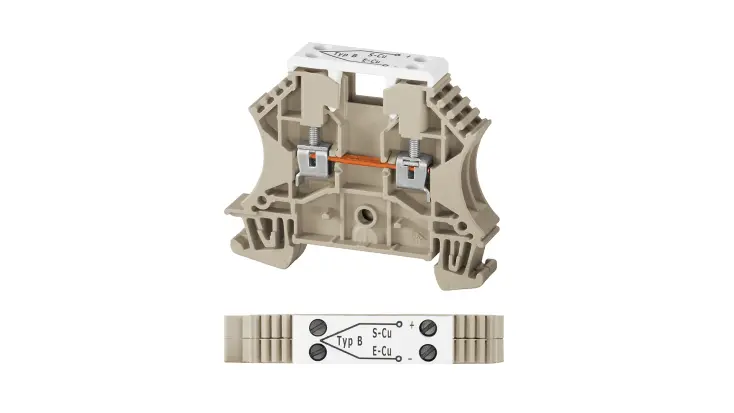

A mérési kapcsolásban látható termoelem sorkapcsok révén a termoelektromos feszültség termoelektromos átvitele végezhető el a termoelemről a referencia leágazáshoz és a jelzőegységhez a kompenzáló vezetéken keresztül. Termoelem sorkapcsok szükségesek a hőmérsékletmérő kapcsolás kialakításához.
A Tervezési adatok weboldalon a CAT adatokra vonatkozó letöltések széles választékát találja. Annak érdekében, hogy termékeinket gyorsan tudja beépíteni saját kialakításába, a digitális termékadatok széles köre érhető el olyan tervezési rendszerekhez, mint például az EPLAN (EPLAN Electric P8 és EPLAN Pro Panel), Zuken E3.series, WSCAD és sok más rendszer. Ezek az adatok a biztosítékos sorkapcsok, például a 2-vezetékes biztosítékos sorkapcsok vagy finom 5x20 biztosítékhoz való zsanéros biztosítéktartóval ellátott biztosítékos sorkapcsok precíz ábrázolását teszik lehetővé, és az összes megfelelő elektrotechnikai és üzemi jellemzőt megmutatják.
